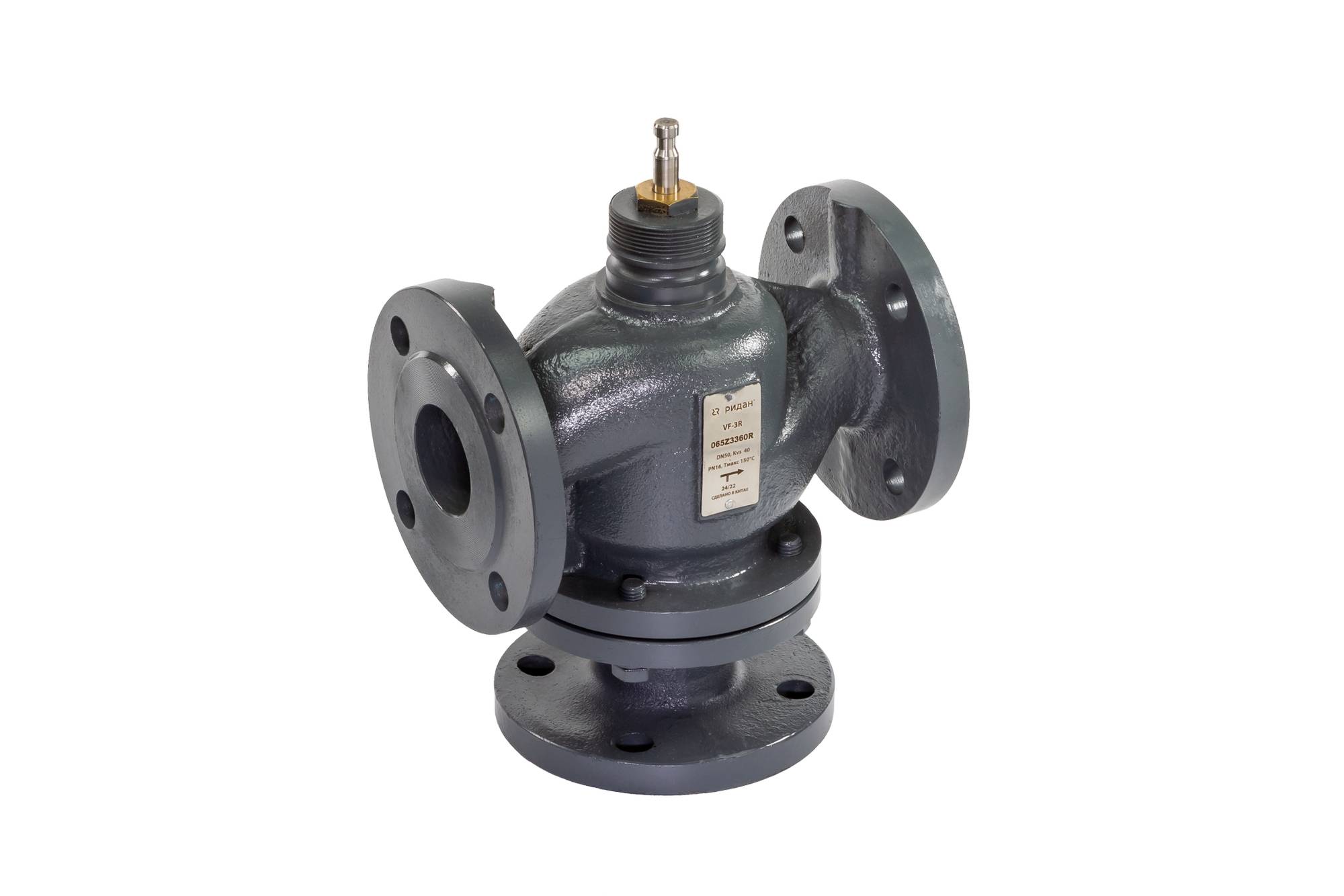

Ridan 065Z3359R2 - Клапан Ридан VF-3R PN16 DN40 kvs25 (новый корпус, квадратные фланцы)
Назначение изделия:
VF-3R – клапан регулирующий, трехходовой, седельный, фланцевый предназначены для применения без адаптера с электроприводами ARV(E)–1000R (DN 15–50) в системах тепло- и холодоснабжения зданий, регулирования потока теплоносителя проходящего через него и получения необходимой температуры теплоносителя для потребителя
Комплектность:
В комплект поставки входит:- клапан регулирующий седельный типа VF-3R; - упаковочная коробка; - паспорт и руководство по эксплуатации (предоставляется по запросу в электронной форме)
- Бренд Ridan
- Номинальный диаметр (DN), мм 40
- Номинальное давление (PN), бар 16
- Пропускная способность Kvs, м3/ч 25
- Корпус Высокопрочный чугун с шаровидным графитом GGG 40 (QT450-10)
- Температура рабочей среды, °С -5 …130°С При температурах от -5°С до 0°С необходимо использовать подогреватель штока
- Рабочая среда вода или 50% водный раствор гликоля
- Максимально допустимый перепад давлений, бар преодалеваемый электроприводом при закрытии клапана:4 бар
- Шток Нержавеющая сталь
- Запорный элемент (шар, диск, золотник) Нержавеющая сталь
- L, мм 200
- H5, мм 62
- Тип присоединения к трубопроводу Фланцевое, PN=16 бар по стандарту EN 1092-2
- Масса, кг, не более 9.5
- Климатическое исполнение Категория 3 по ГОСТ 15150-69
- Герметичность затвора (объем протечки / класс герметичности) 0,01%Kvs
- Уплотнение PTFE, EPDM
- D, мм 150
- Коэффициент начала кавитации 0.5
- Седло Нержавеющая сталь
- Вид привода или регулирующего блока ARV(E)–1000R
- H, мм 194
- Динамический диапазон регулирования Более 50:1
- n 4
- Золотник, седло и шпиндель Нержавеющая сталь
- k, мм 110
- h, mm 66
- H’, мм 416
- Ход шток, мм 19
- Максимально допустимый перепад давления с приводом низкого усилия ( значение в скобках для доступного привода с большим усилием) , бар преодалеваемый электроприводом при закрытии клапана:4 бар
