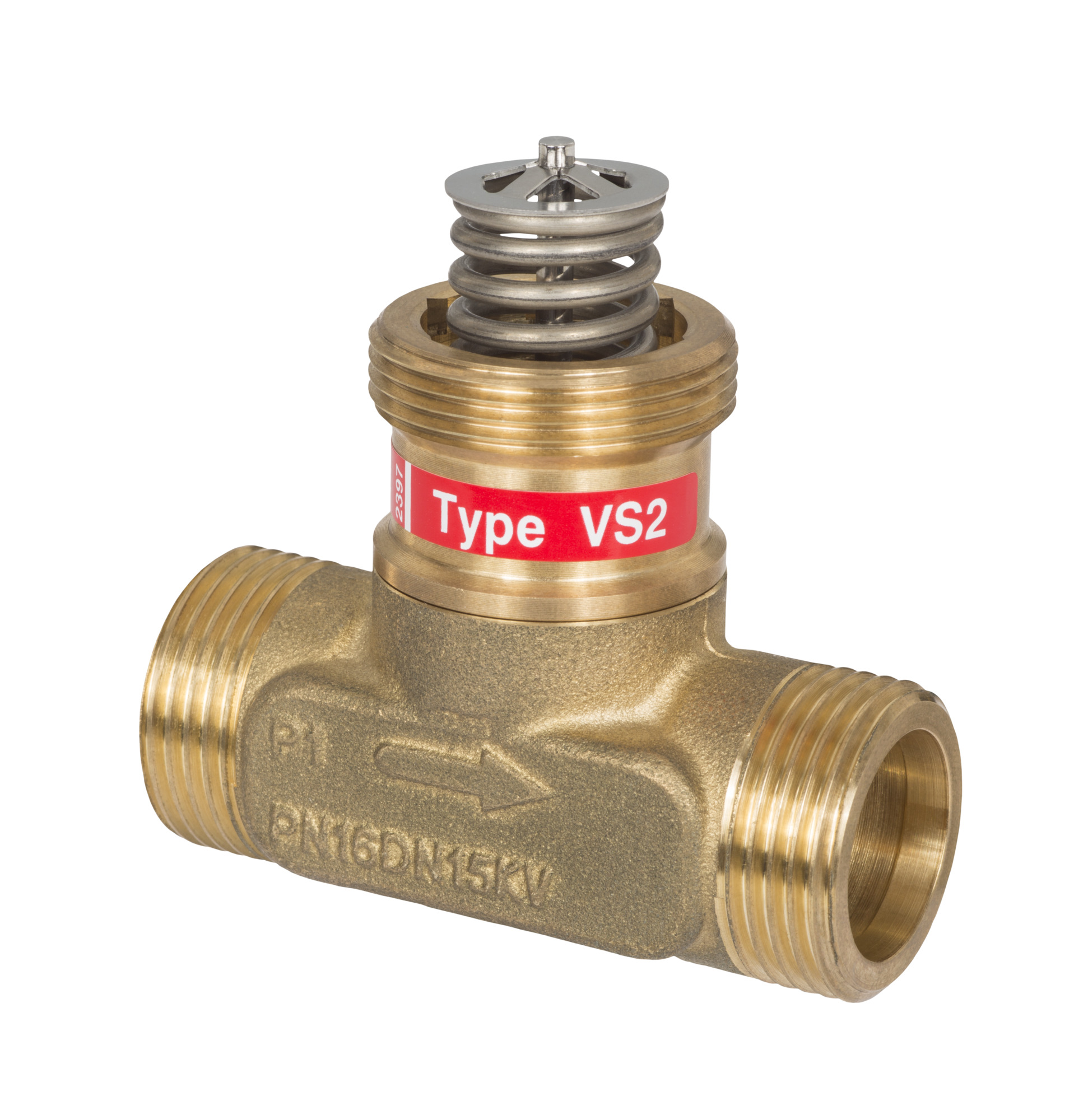

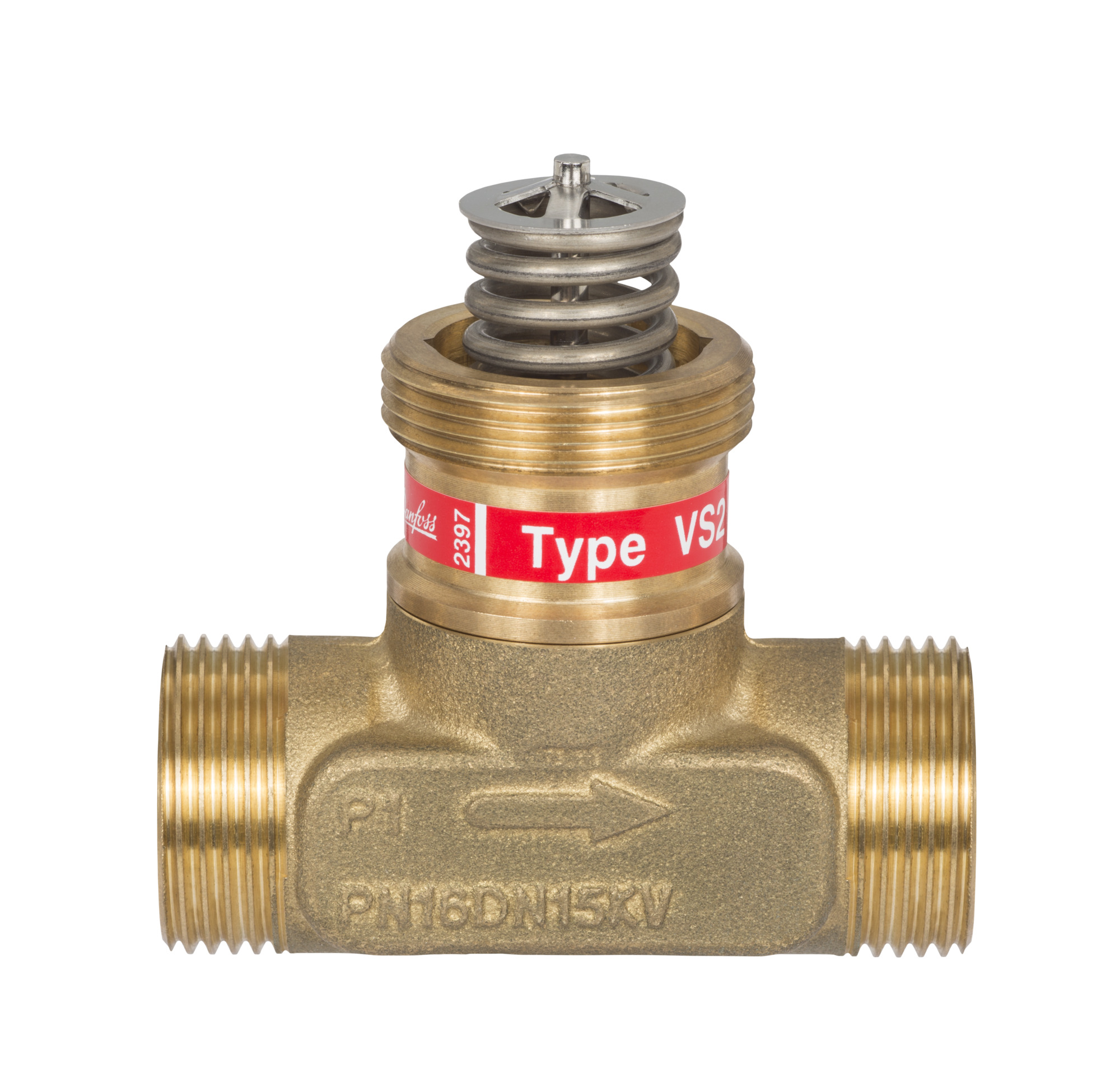

Danfoss 065F2114 - Клапан регулирующий VS 2 Ду 15/1,0
Назначение изделия:
Клапан регулирующий типа VS2 предназначен для применения с приводами электрическими редукторными типов AMV 150 (Ду = 15 мм), AMV(E) 10, AMV(E) 20, AMV(E) 30, AMV(E) 13, AMV(E) 13SU, AMV(E) 23, AMV(E) 23SU и AMV(E) 33.Пример применения
Комплектность:
В комплект поставки входит:- клапан регулирующий типа VS2; - упаковочная коробка; - инструкция по монтажу и эксплуатации; - паспорт
- Бренд Danfoss
- Номинальный диаметр (DN), мм 15
- Номинальное давление (PN), бар 16
- Корпус Необесцинковывающаяся латунь
- Температура рабочей среды, °С 130
- Рабочая среда Вода, 30% водный раствор гликоля
- Максимально допустимый перепад давлений, бар 6 (при перепаде больше 4 бар возможно шумообразование)
- L₁, мм 139
- H2, мм 145
- H₁, мм 142
- H3, мм 155
- Ход штока, мм 4
- Тип присоединения к трубопроводу резьба по ISO 228/1
- Масса, кг, не более 0.25
- Климатическое исполнение Категория 3 по ГОСТ 15150-69
- Герметичность затвора (объем протечки / класс герметичности) ≤0,05
- Уплотнение EPDM
- Коэффициент начала кавитации ≥ 0,5
- Седло Нержавеющая сталь
- Вид привода или регулирующего блока AMV 150; AMV10, 13(SU).(имеет линейную характеристику регулирования и не может быть рекомендован для использования с приводами серии AME в системах горячего водоснабжения.)
- H, мм 49
- H4, мм 143
- Динамический диапазон регулирования 2.084027777777778
- Характеристика регулирования Линейная
- PH среды Мин. 7 , Макс 10
- L2, мм 120
- L3, мм 65
- Пропускная способность Kvs, м³/ч 1
- Золотник Нержавеющая сталь
- Размер гайки под ключ SW, мм 32
- Размер резьбы а по ISO 228/1, дюймы G ¾ A
- Макс. перепад давлений на клапане, преодолеваемый приводами, бар 10
- Шпиндель Нержавеющая сталь
