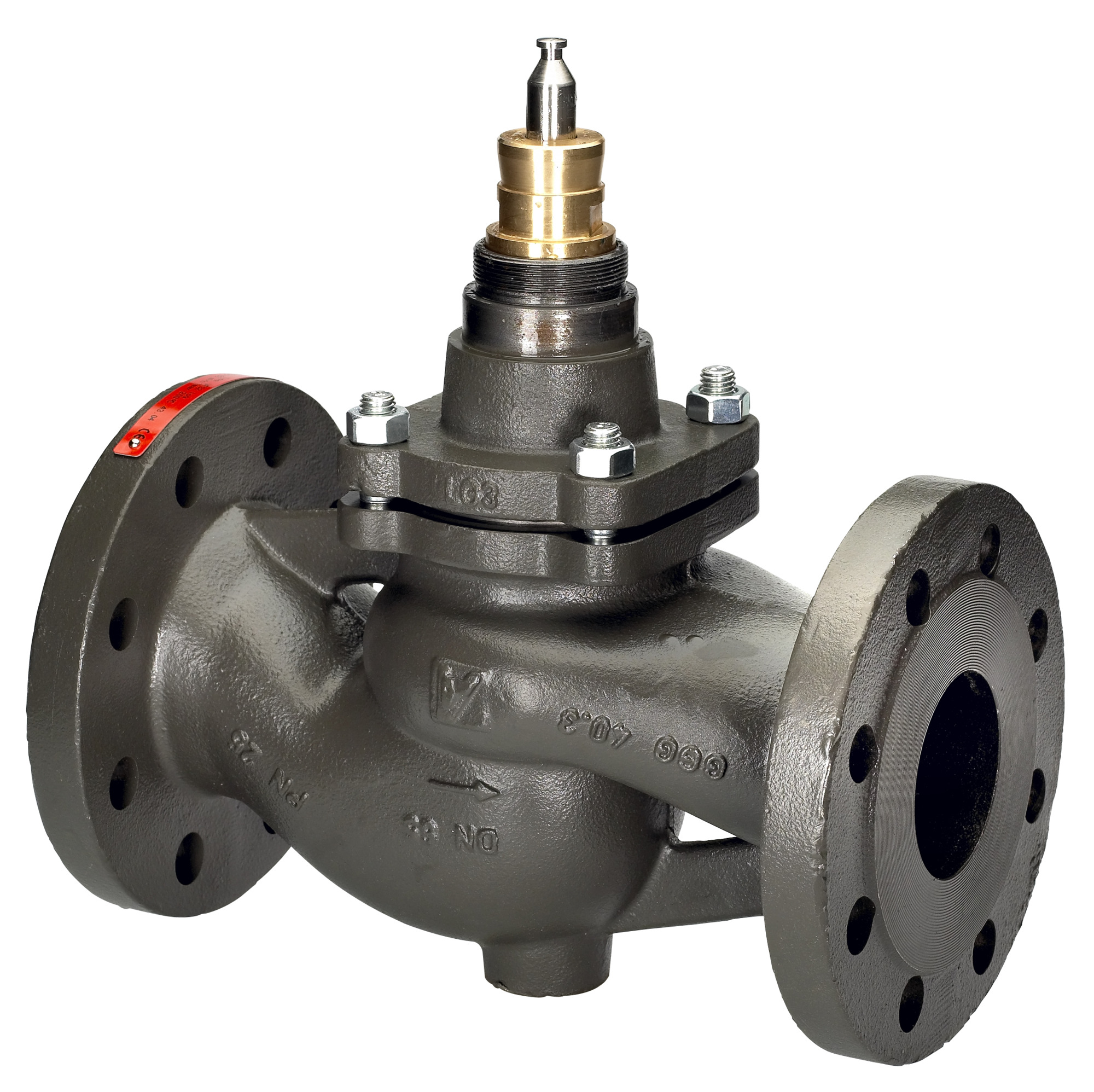

Danfoss 065B1532 - Клапан двухходовой VFS 2 Ду 32
Назначение изделия:
Клапан регулирующий тип VFS модификация 2 (далее – клапан регулирующий VFS 2) предназначен для применения преимущественно в системах теплоснабжения зданий при высоких температурах и давлении регулируемой среды (пара)
Комплектность:
В комплект поставки входит:- клапан регулирующий VFS 2; - паспорт (предоставляется по запросу в электронной форме); - руководство по эксплуатации (предоставляется по запросу в электронной форме); - инструкция монтажу
- Бренд Danfoss
- Номинальный диаметр (DN), мм 32
- Номинальное давление (PN), бар 25
- Температура рабочей среды, °С 200
- Рабочая среда Вода/ Водяной пар (при ΔРкл. = 6 бар)
- Максимально допустимый перепад давлений, бар AMV(E) 25:6 бар; AMV(E) 25 SU/SD: 2,5 бар; AMV(E) 35, AMV 323: 5 бар; AMV 423, 523: 6 бар
- H₁, мм 259
- L, мм 180
- Ход штока, мм 15
- Тип присоединения к трубопроводу Фланцы по ISO 7005-2
- Масса, кг, не более 8.699999999999999
- Климатическое исполнение Категория 3 по ГОСТ 15150-69
- Герметичность затвора (объем протечки / класс герметичности) ≤0,05
- Уплотнение Кольца из PTFE
- D, мм 18
- Вид привода или регулирующего блока AMV(E) 25 (SU,SD), 35 (через адаптер); AMV 323; AMV 423, 523
- Динамический диапазон регулирования 4.167361111111111
- n 4
- Золотник, седло и шпиндель Нержавеющая сталь
- DC, мм 100
- Корпус и крышка Высокопрочный чугун EN-GJS-400-18-LT (GGG 40.3)
- Характеристика регулирования Логарифмическая
- Пропускная способность Kvs, м³/ч 16
