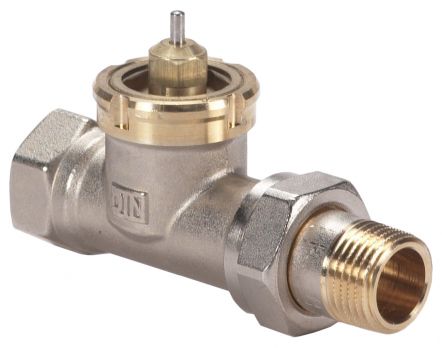

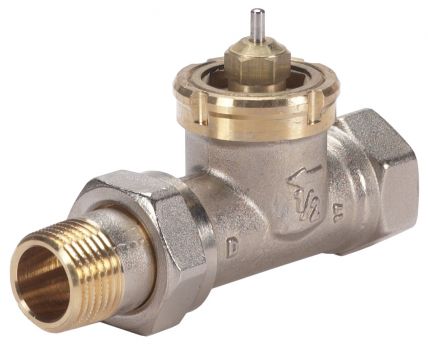

Danfoss 013U0017 - Клапан регулирующий RAV 15/8 прямой
Назначение изделия:
Клапан регулирующий типа RAV предназначен для применения с термоэлектрическими приводами ABV и TWA-V в системах отопления и охлаждения зданий. Клапан регулирующий типа RAV модификации 8 может также совмещаться с термоэлементами прямого действия RAVV, RAVK или RAVI
Комплектность:
В комплект поставки входит:- клапан регулирующий типа RAV; - упаковочная коробка; - паспорт (предоставляется по запросу в электронной форме); - руководство эксплуатации (предоставляется в электронной форме)
- Бренд Danfoss
- Номинальный диаметр (DN), мм 15
- Номинальное давление (PN), бар 10
- Корпус Необесцинковывающаяся латунь Ms 58
- Температура рабочей среды, °С 120
- Рабочая среда Вода
- Максимально допустимый перепад давлений, бар 0.8
- Шток Необесцинковывающаяся латунь
- L₁, мм 66
- Ход штока, мм 1.1
- Тип присоединения к трубопроводу резьба по ISO 228/1
- Масса, кг, не более 0.33
- Климатическое исполнение Категория 3 по ГОСТ 15150-69
- Герметичность затвора (объем протечки / класс герметичности) ≤0,05
- Коэффициент начала кавитации ≥ 0,5
- Седло Нержавеющая сталь 18/8, W.nr. 1.4305 DIN 17440, SS 14.23.46
- Вид привода или регулирующего блока ABV, TWA-V; RAVV, RAVK или RAVI
- Характеристика регулирования Линейная
- PH среды Мин. 7 , Макс 10
- L2, мм 95
- Пропускная способность Kvs, м³/ч 1.5
- Золотник EPDM
- Вставка клапана Необесцинковывающаяся латунь
- Сальниковый блок Необесцинковывающаяся латунь
- Размер присоединительной резьбы по ISO 228/1, d R ½
- Размер гайки под ключ, S1 27
- Размер гайки под ключ, S2 30
- Н, мм,с приводом ABV 111
- Н, мм,с приводом TWA-A 74
