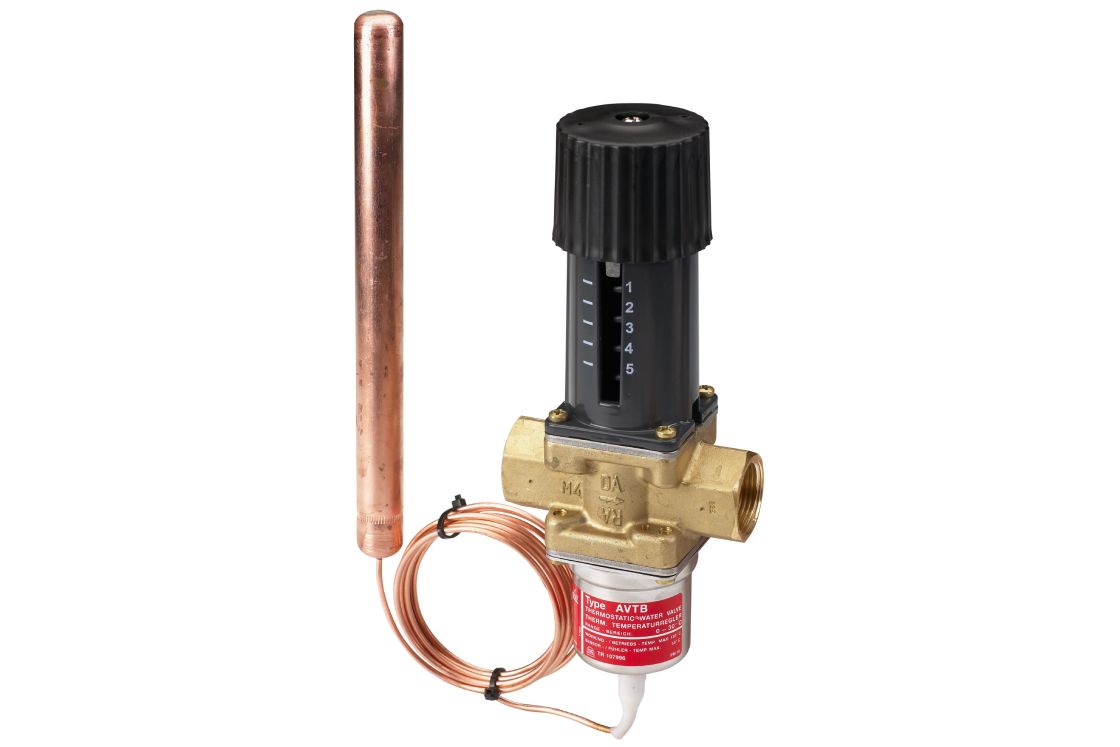

Danfoss 003N8142 - Регуляторы температуры DN 15-25 PN16
Назначение изделия:
Клапан-регулятор температуры типа AVTB — регулятор температуры прямого действия, предназначенный для применения, как правило, в системах горячего водоснабжения. Клапан регулятора закрывается при превышении установленной величины температуры
Комплектность:
В комплект поставки входит:- клапан-регулятор температуры типа AVTB; - упаковочная коробка; - паспорт (предоставляется по запросу в электронной форме); - инструкция
- Бренд Danfoss
- Номинальный диаметр (DN), мм 20
- Номинальное давление (PN), бар 16
- Корпус Латунь горячей штамповки Ms 58, DIN 17660, W. № 2.0401, CuZn40Pb3
- Температура рабочей среды, °С 2...+130
- Рабочая среда Вода или 30% водный раствор гликоля
- Максимально допустимый перепад давлений, бар 10
- Шток Необесцинковывающаяся латунь, BS 2872/СZ132
- L₁, мм 16
- H2, мм 133
- H₁, мм 217
- L, мм 133
- Тип присоединения к трубопроводу Внутренняя резьба, Rр ¾
- Климатическое исполнение Категория 3 по ГОСТ 15150-69
- D, мм 15
- Коэффициент начала кавитации 0.4
- Седло Нержавеющая сталь, DIN 17440, W. № 1.4301
- PH среды Мин. 7 , Макс 10
- L5, мм 35
- L6, мм 25.5
- Пропускная способность Kvs, м³/ч 3.4
- Температурный датчик Медь
- Диафрагма EPDM
- Золотник Резина NBR
- R, дюймы ½
- Диапазон настройки Трег., °С 30-100
- Уплотнение регулирующего блока EPDM
- Масса резьбового фитинга, кг 0.17
- Масса фитинга под приварку, кг 0.18
- Комплект поставки Полный комплект, включая сальник капиллярной трубки. Защитная гильза для датчика является дополнительной принадлежностью. Изоляционная пластина в комплект не входит и является дополнительной принадлежностью
- Описание датчика малый датчик ø 9,5 х 150 мм. Длина капиллярной трубки – 2,3 м. Длина капиллярной трубки у регуляторов с диапазоном настройки 0-30 и 20-60 °С составляет 2 м
- Максимальная температура датчика, °C 130
- Заполнение термосистемы углекислый газ, СО2
