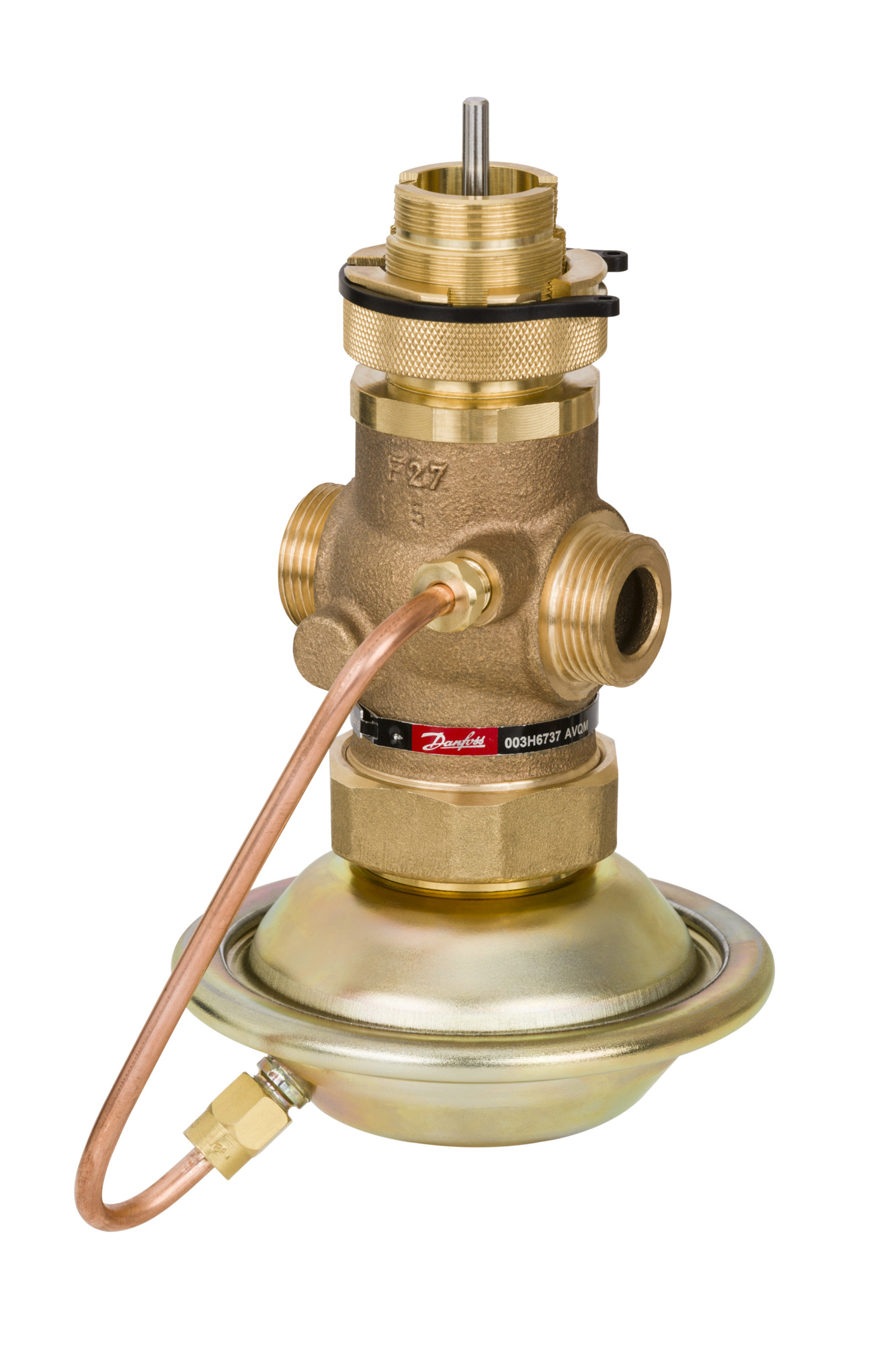

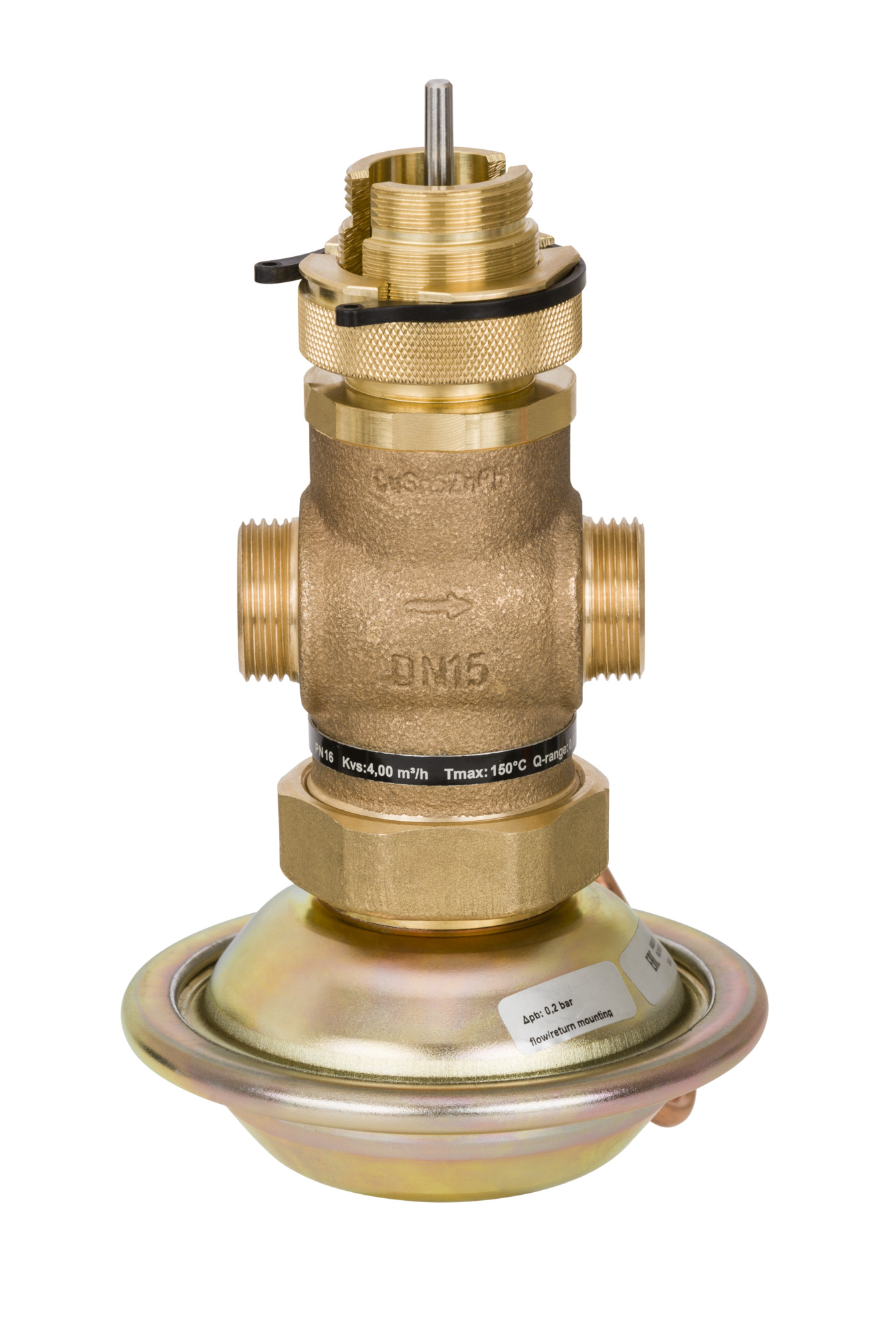

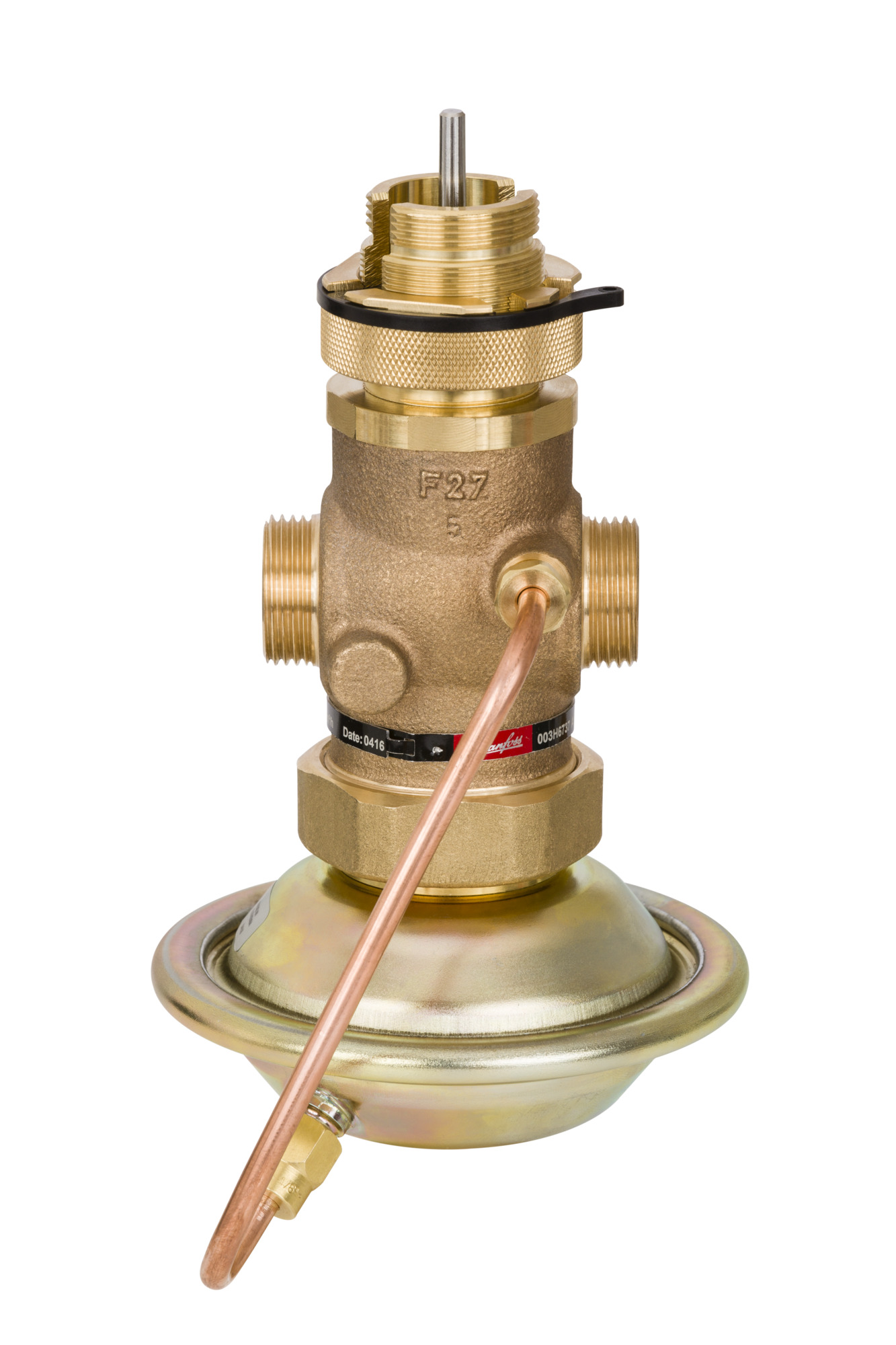

Danfoss 003H6736 - Комбинир. регулятор расхода AVQM DN 15
Назначение изделия:
Клапан регулирующий типа AVQM используется совместно с электроприводами типа AMV(E)10, AMV(E) 13, AMV(E) 13SU, ARV(E) 152, AMV(E) 23, AMV(E) 23SU, ARV(E) 153 и AMV(E) 33, которые управляются электронными регуляторами Danfoss серии ECL. В соответствии с требованиями DIN 32730 в системах теплоснабжения следует отдавать предпочтение комбинациям AVQM и приводов с возвратной пружиной типа AMV(E) 13, AMV(E) 23 и AMV(E) 33
Комплектность:
В комплект поставки входит:- клапан регулирующий типа AVQM; - инструкция по монтажу; - паспорт (предоставляется по запросу в электронной форме)
- Бренд Danfoss
- Номинальный диаметр (DN), мм 15
- Номинальное давление (PN), бар 16
- Корпус Красная бронза CuSn5ZnPb (Rg5)
- Температура рабочей среды, °С 2–150
- Рабочая среда Вода или 30% водный раствор гликоля
- Максимально допустимый перепад давлений, бар 12
- L₁, мм 130(Фланцы, Ру 25, по ЕN 1092-2.)
- H2, мм 73
- L, мм 73
- Ход штока, мм 5
- Тип присоединения к трубопроводу Цилиндрическая наружная трубная резьба по ISO 228/1
- Масса, кг, не более 1.9
- D2, мм 14
- Климатическое исполнение Категория 3 по ГОСТ 15150-69
- Герметичность затвора (объем протечки / класс герметичности) ≤ 0,02
- Уплотнение Металлическое
- D, мм 21
- Коэффициент начала кавитации ≥ 0,6
- Седло Нержавеющая сталь, мат. № 1.4571
- Вид привода или регулирующего блока AMV(E)10, AMV(E) 13, AMV(Е) 13SU, AMV(E) 20, AMV 150, AMV(E) 23, AMV(E) 23SU, AMV(Е) 30 и AMV(E) 33
- H, мм 97
- Динамический диапазон регулирования > 1 : 30
- n 4
- k, мм 65
- Характеристика регулирования Логарифмическая
- PH среды Мин. 7 , Макс 10
- L2, мм 133
- L3, мм 139
- Пропускная способность Kvs, м³/ч 2.5
- Максимальный расход, м^3/ч 1,6 (значения максимального расхода достигаются при ΔРAVQM > 1-1,5 бар)
- Золотник Необесцинковывающаяся латунь CuZn36Pb2As
- Размер гайки под ключ SW, мм 32
- R, дюймы ½(Наружная коническая трубная резьба по EN 10266-1)
- H*, мм 277(AMV(E) 10, AMV 150); 280 (AMV(E) 13); 290 (AMV(E) 20, 23 (SU), 30, 33)
- Мин. перепад давлений на клапане ΔР, бар минммальный перепад давлений зависит от расхода и значения Kvs. Для расхода=макс. расход: ΔPmin ≥0,5 бар. Для расхода < макс. расход: ΔPmin = (G/Kvs)2 + ΔPрб
- Диапазон настройки предельного расхода Gмакс., м3/ч, при фиксированном перепаде давлений на регуляторе-ограничителе расхода ΔРрб. = 0,2 бар 0,07 ÷ 1,4
- Уплотнение регулирующего блока EPDM
- Площадь регулирующей диафрагмы регулирующего блока, см2 39
- Условное давление регулирующего блока, бар 16
- Система разгрузки по давлению Пистон
- Фиксированный перепад давлений на регулирующем клапане ΔРкл., бар 0.2
