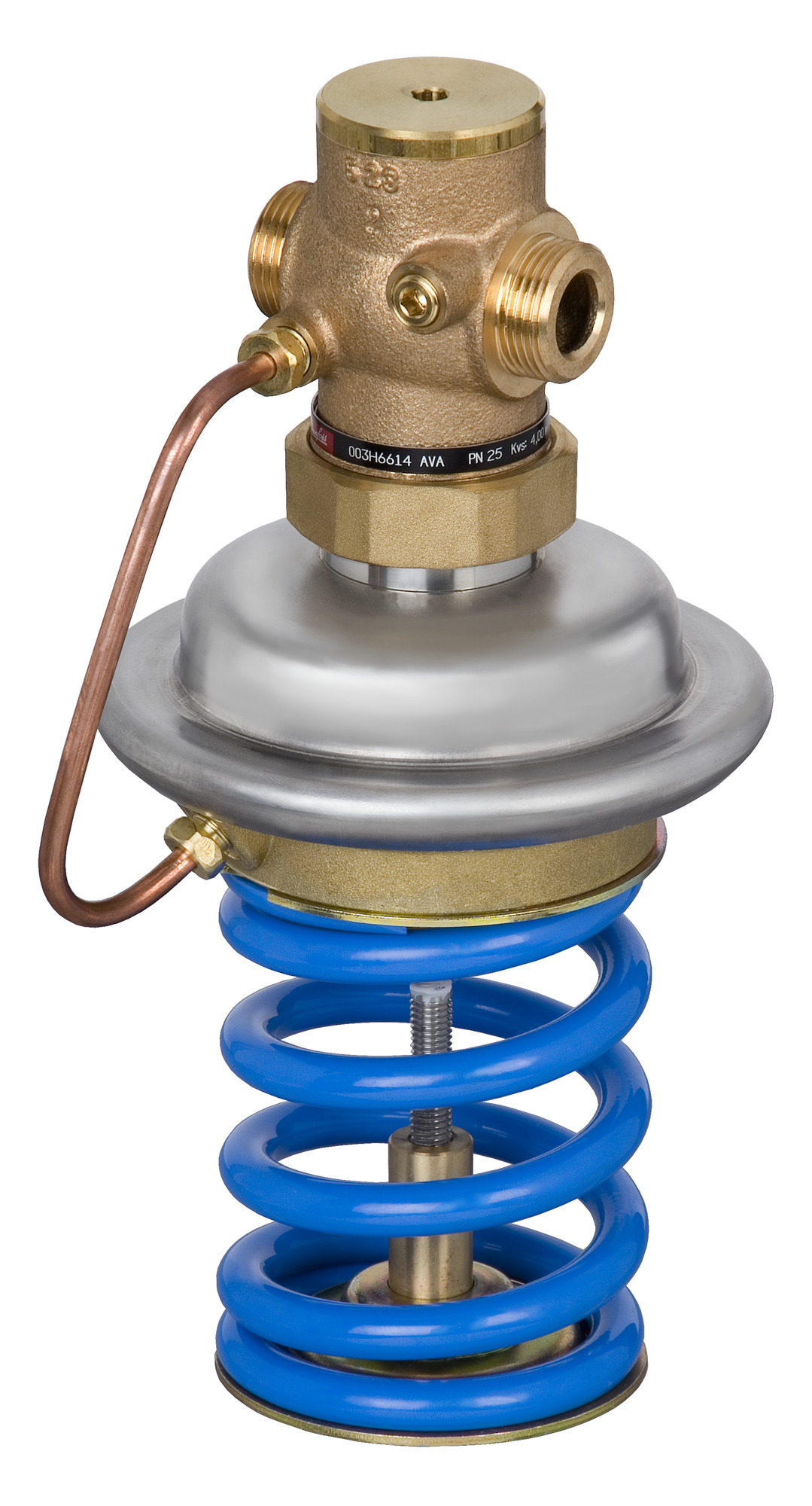

Danfoss 003H6616 - Регулятор давления 'до себя' AVA DN 25
Назначение изделия:
Клапан-регулятор давления типа AVA (далее – клапан-регулятор типа AVA или клапан) предназначен для поддержания давления рабочей среды посредством изменения ее расхода, управляется непосредственно потоком рабочей среды
Комплектность:
В комплект поставки входит:- клапан-регулятор давления типа AVA; - паспорт (предоставляется по запросу в электронной форме); - руководство по эксплуатации (предоставляется по запросу в электронной форме); - инструкция
- Бренд Danfoss
- Номинальный диаметр (DN), мм 25
- Номинальное давление (PN), бар 25
- Корпус Красная бронза CuSn5ZnPb(Rg5)
- Температура рабочей среды, °С 2–150
- Рабочая среда Вода или 30% водный раствор гликоля
- Максимально допустимый перепад давлений, бар 20
- L₁, мм 160
- H2, мм 37
- L, мм 75
- Тип присоединения к трубопроводу Цилиндрическая наружная трубная резьба по ISO 228/1
- Масса, кг, не более 3.7
- D2, мм 14
- Климатическое исполнение Категория 3 по ГОСТ 15150-69
- Герметичность затвора (объем протечки / класс герметичности) 0,05% от Kvs
- Уплотнение EPDM
- D, мм 33
- Коэффициент начала кавитации ≥ 0,55
- Седло Нержавеющая сталь, мат. № 1.4571
- Вид привода или регулирующего блока Встроенный регулятор давления "до себя"
- H, мм 188
- Импульсная трубка Медная трубка Ø 6 × 1 мм
- n 4
- k, мм 85
- PH среды 7–10
- L2, мм 160
- L3, мм 159
- Пропускная способность Kvs, м³/ч 8
- Диапазон (величина)настройки перепада давлений ΔРрег, бар 1,0–4,5
- Диафрагма EPDM
- Золотник Необесцинковывающаяся латунь CuZn36Pb2As
- Размер гайки под ключ SW, мм 50
- Площадь диафрагмы, см2 54
- Корпус регулирующей диафрагмы верхняя часть: Нержавеющая сталь, мат. № 1,4301; нижняя часть: Необесцинковывающаяся латунь CuZn36Pb2As
- цвет настроечной пружины Синий
- Размер резьбы а по ISO 228/1, дюймы G 1¼ A
- R, дюймы 1
