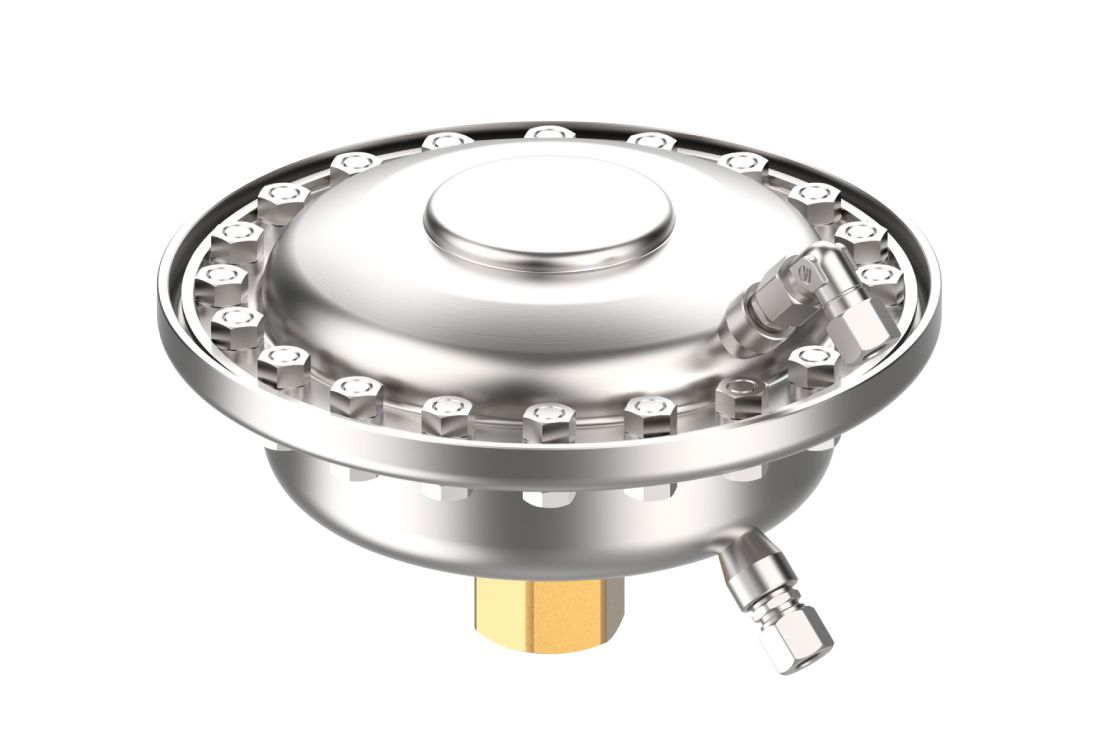

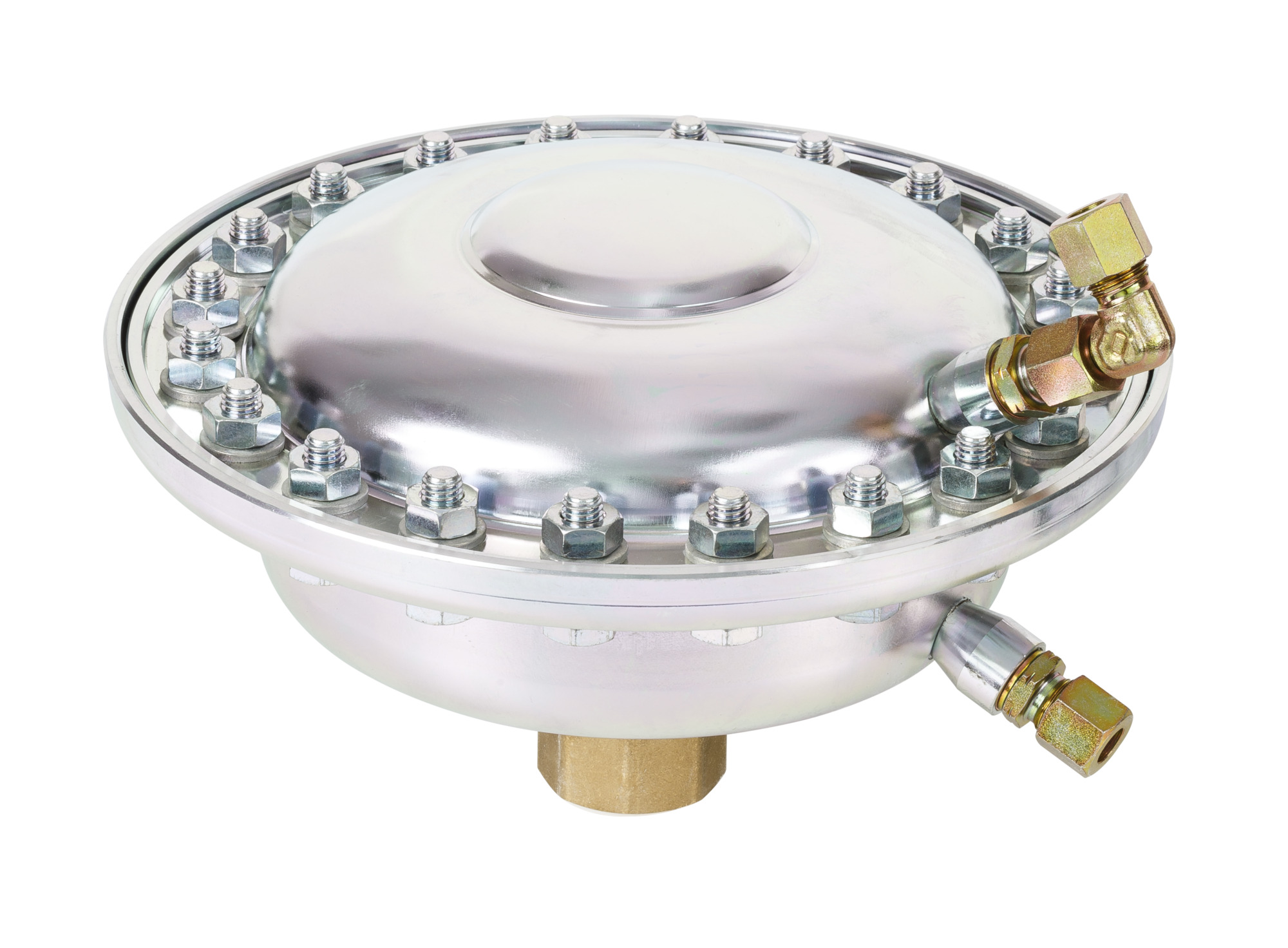

Danfoss 003G1025 - AFQ регулятор - ограничитель
Назначение изделия:
Блок регулирующий типа AFQ совместно с универсальным регулирующим клапаном типа VFQ 2 и обязательными дополнительными принадлежностями составляют регулятор расхода типа AFQ/VFQ2 который применяется для ограничения максимального расхода в системах тепло- и холодоснабжения
Комплектность:
- блок регулирующий типа AFQ;- инструкция по монтажу и эксплуатации
- Бренд Danfoss
- Номинальный диаметр (DN), мм 15-250
- Рабочая среда см. характеристики регулирующего клапана
- Масса, кг, не более 9
- Климатическое исполнение Категория 3 по ГОСТ 15150-69
- H, мм 160
- Условное давление датчика (PN), погружная гильза, бар 25
- Импульсная трубка Нержавеющая сталь, Ø 10 x 0,8 мм, или медь, Ø 10 x 1 мм, штуцер G ¼, ISO228
- Площадь регулирующей диафрагмы, см2 250
- Регулирующая диафрагма EPDM с волоконным армированием
- Корпус регулирующего блока Оцинкованная сталь с покрытием (мат. № 1.0338)
- Вид регулирующего клапана VFQ2 DN=15-250
- A, мм 263
- Охладитель импульса давления Сталь с лаковым покрытием, емкость 1 л (V1). Устанавливается на импульсных трубках при температуре свыше 150 °C
- Перепад давлений на дросселе ΔPдр., бар 0.5
