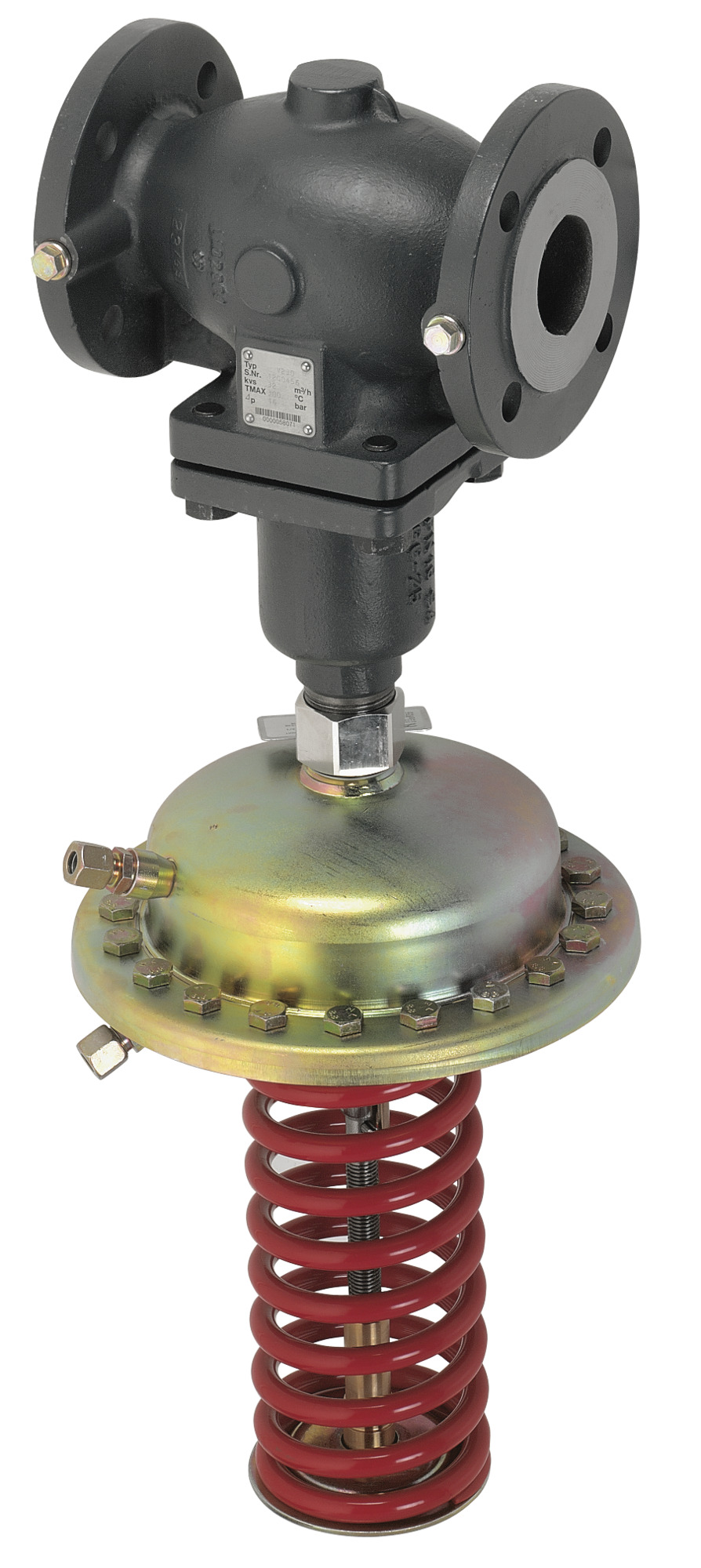

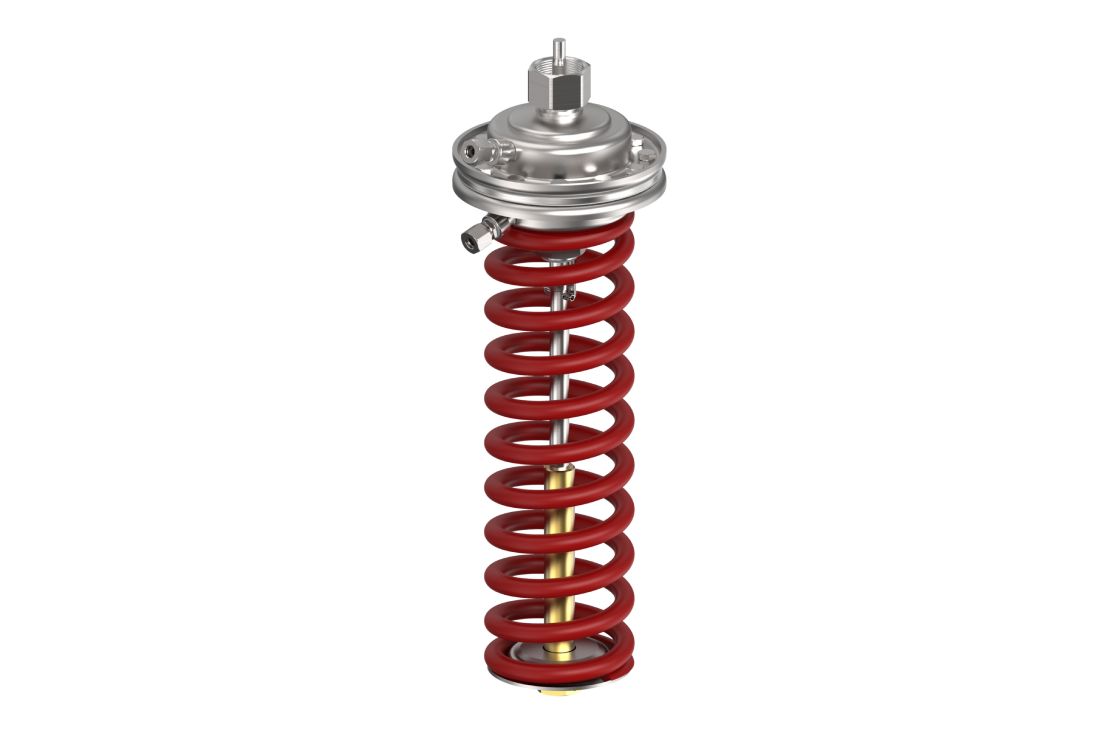

Danfoss 003G1003 - AFD 0.5-3.0 Блок регулирующий
Назначение изделия:
Комплектность:
- блок регулирующий типа AFD;- инструкция по монтажу и эксплуатации
- Бренд Danfoss
- Номинальный диаметр (DN), мм 15-125
- Рабочая среда см. характеристики регулирующего клапана
- Масса, кг, не более 7.5
- Климатическое исполнение Категория 3 по ГОСТ 15150-69
- H, мм 430
- Диапазон регулируемого давления ΔPрег., бар 0,5–3
- Условное давление датчика (PN), погружная гильза, бар 25
- Импульсная трубка Медная трубка Ø10 x 1 мм, штуцер с резьбой G, ISO 228
- Цвет пружины желтый
- Площадь регулирующей диафрагмы, см2 80
- Регулирующая диафрагма EPDM с волоконным армированием
- Корпус регулирующего блока Оцинкованная сталь с покрытием (мат. №1.0338)
- Вид регулирующего клапана VFG2; VFGS
- A, мм 172
- Охладитель импульса давления Сталь с лаковым покрытием, емкость 1 л (V1). Устанавливается на импульсныхтрубках при температуре свыше 150 °C (140 °C, DN = 200–250 мм)
